Alpes Lasers社 高出力レーザー

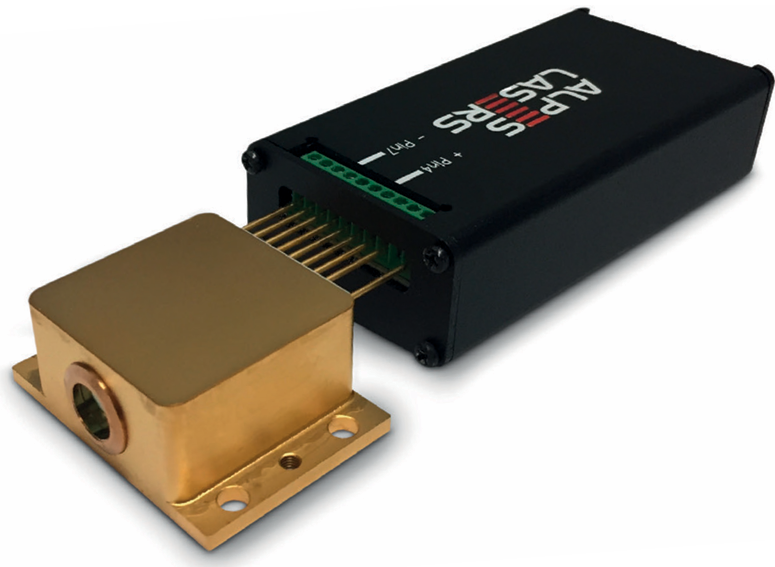

Alpes Lasers社の高出力QCL製品は最小平均出力1W、ピーク出力9W以上を備えており、専用ドライバを搭載したコリメートHHLパッケージの本製品は、光通信やED(Energy Deposition; エネルギー堆積)、照明、赤外線対抗装置(IRCM)など、幅広いご用途でお使いいただけます。
現在の波長ラインナップは、
3.95μm (2530cm⁻¹)
4.55μm (2200cm⁻¹)
4.65μm (2150cm⁻¹)
4.90μm (2040cm⁻¹)
9.70μm (1030cm⁻¹)
よりご選択いただけます。
波長4.65 μmについては、ご要望に応じて最小平均出力1.5Wもご案内が可能です。
その他の波長につきましては、上記数値より低い出力でご案内が可能ですので、お気軽にお問い合わせください。
製品仕様
| パラメータ | 最小値 | 平均値 | 最大値 | その他 |
| スペクトル線幅(cm⁻¹) | 50 | 100 | 150 | |
| 平均出力(W) | 1 | - | 1.5 | デューティ比30%、 パルスモード時の数値 |
| ピーク出力(W) | 1 | 3 | 9 | |
| スペクトル出力 | MM | |||
| デューティ比(%) | 0 | 30 | 50 | 推奨よりも高いデューティ比でより 低い平均出力で動作する場合が あります。 |
| 中心波数(cm⁻¹) | 1030 2040 2150 2200 2530 | |||
| ウォールプラグ効率 (%) | 5 | - | 10 | 左記数値は最大電力条件下で 得られます。 |
| ビーム品質(M²) | 1.5 | 2 | 3 | |
| 発散角(mrad) | - | - | 8 | 高速軸に沿ったFWHMとして定義 |
| ビーム径(mm) | - | 4 | - | |
| パッケージタイプ | HHL | |||
| 寸法(mm³) | 33x45x19 | |||
| TEC電流値(A) | 1.5 | 2 | 3 | |
| TEC電圧値(V) | 9 | 12 | 18 | |
| ヒートシンク冷却能力(W) | 25 | 35 | 65 | ヒートシンクの温度が冷却能力を 大幅に低下させないようにするには、 10W/Kの冷却能力が必要です。 |
| ドライバ | S-2 | |||
| 立上り/下がり時間(ns) | 5 | 6 | 8 | 振幅の20～80%の数値 |
| パルス幅(ns) | 300 | 500 | - | 振幅の80%における数値。 ドライバはアプリケーションに必要な 任意のパルスシーケンスを生成でき ますが、パルス幅が短すぎたり 長すぎたりするとパフォーマンスが 低下する可能性があります。 |
| レーザー+ドライバ寸法(mm³) | 135x45x22 | |||
