ASPEN Systems社 高性能な冷却システム
小さなスペースで大きな冷却能力
スペースや電力に制約のある環境向けのコンパクトチラー
Aspen Systems社は1984年、米国に設立された小型蒸気圧縮冷却システムを専門とする
米国メーカーです。SBIR(中小企業技術革新研究プログラム)と軍事プログラムにルーツを持つ
当社は防衛やライフサイエンス、フォトニクス、半導体、EV市場向けにサービスを提供する
グローバルサプライヤーへと成長しました。当社の製品は医療、生命科学、研究、製薬、軍事、
電子機器、電気自動車、レーザー、その他様々な業界のアプリケーション向けに、
世界中の50,000台のシステムに導入され、高く評価されております。
★ECU-550とTE熱電冷却との比較資料 優位なAspenチラー★
アプリケーション例
★医療機器
★ライフサイエンス
★レーザー機器
★電子機器
★軍事
★電気自動車
ASPEN社は、3種類の冷却システムより選択できます
| NO. | モデル | 概要 |
|---|---|---|
| ① | LCM (水冷チラーモジュール) | 小型、冷媒部のみ、R-290選択可、600～1400W |
| ② | ECU (耐環境 制御ユニット) | 軍用MIL規格準拠、耐環境性能に優れた小型冷却ユニット550W,1800W |
| ③ | ユーザー仕様モジュール | 全ての方式を選択可、DRC (Direct Refrigerant Cooling Systems)を使用した超小型・メンテナンスフリー・高性能チラーの選択可 |

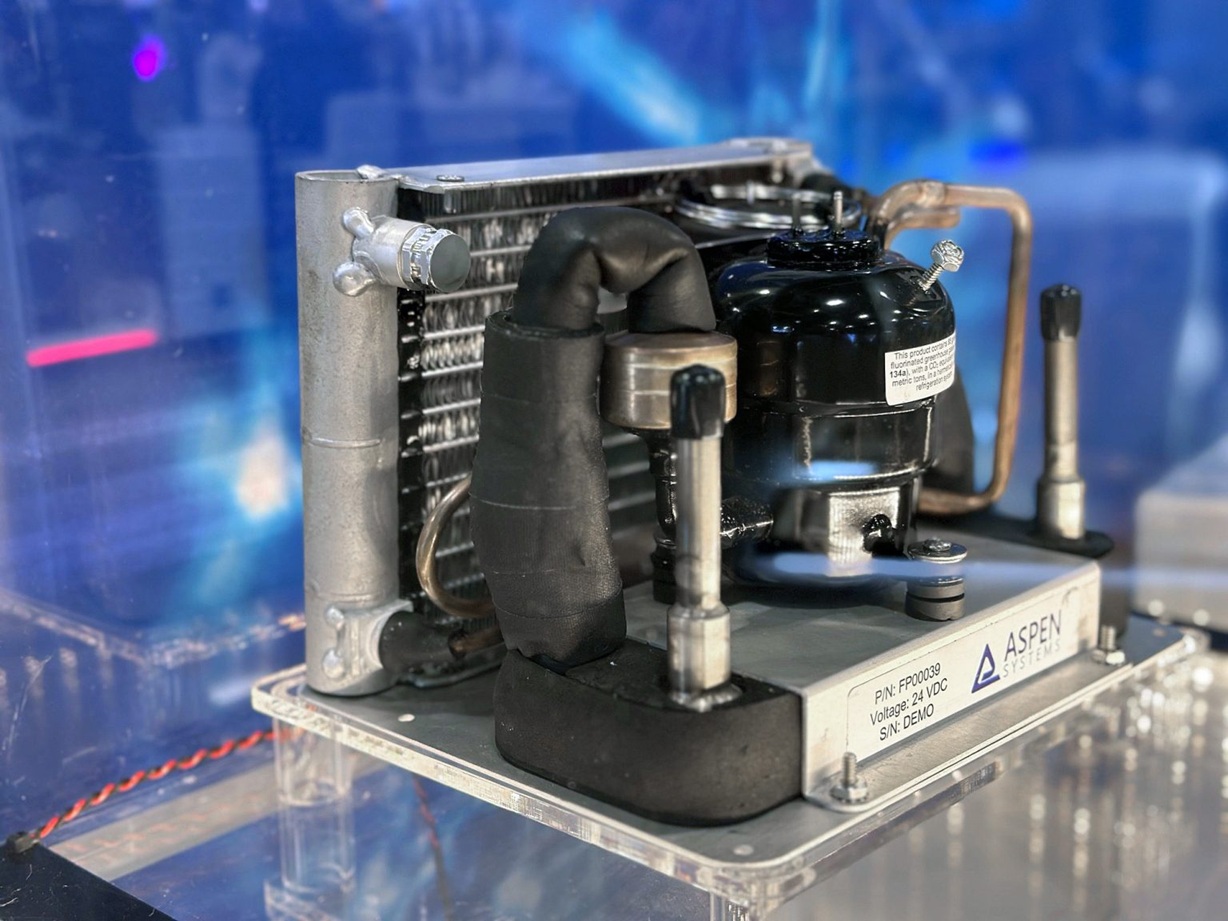

①LCM (水冷チラーモジュール)
コンパクト液体チラーモジュール（LCM）について
Aspen社は、小型液体チラーモジュール(LCM)シリーズを開発しました。
これらは、冷却流体回路に接続するだけで使用でき、または特定要件に合わせてカスタマイズ可能な、冷却システムの中核(コンプレッサ、コンデンサ、膨張弁、蒸発器)を提供します。小型LCMは、防衛・航空宇宙、電子機器、医療、研究室、ライフサイエンス、フォトニクス／レーザー、半導体など、幅広い産業で使用されています。
新しい Gシリーズ LCM は、元のLCMを環境配慮型・低GWP化したモデルで、将来のEPAおよびEU環境基準に適合するよう設計されています。
| 製品一覧 | ||||||
|---|---|---|---|---|---|---|
| 型番 | 冷却能力[W] | 制御温度[℃] | 電源 | 冷媒 | サイズ[mm] [HxWxD] | 重量[kg] |
| LCM-600 | 600 取説 | 0～50 | 15A, 22-30VDC | R-134a | 134x199x161 | 2.7 |
| LCM-600G | 600 取説 | 0～40 | 15A, 22-30VDC | R-290 | 134x199x161 | 2.7 |
| LCM-650 | 650 取説 | -20～50 | 15A, 22-27VDC | R-134a | 137x192x125 | 2.9 |
| LCM-650G | 650 取説 | -20～40 | 15A, 22-27VDC | R-290 | 137x192x225 | 2.9 |
| LCM-900 | 900 取説 | -20～40 | 15A, 22-27VDC | R-134a | 137x192x224 | 3.0 |
| LCM-900G | 900 取説 | -20～40 | 15A, 22-27VDC | R-290 | 137x192x224 | 3.0 |
| LCM-1400 | 1400 取説 | -20～50 | 15A, 22-30VDC | R-134a | 212x337x228 | 5.4 |
| LCM-1400G | 1400 取説 | -20～40 | 15A, 22-30VDC | R-290 | 212x337x228 | 5.5 |
環境省HPより
フロンの種類 R-290とは？
R290冷媒は、化学名プロパン(C3H8)として知られる
炭化水素系冷媒です。 無色無臭の気体で、自然由来の物質であることが特徴です。
冷媒としての性質は、低沸点(-42.1℃)と高い潜熱を持つことが挙げられます。 これにより、少量の冷媒で効率的な
熱交換が可能となり、コンパクトな冷凍システムの設計に貢献します。

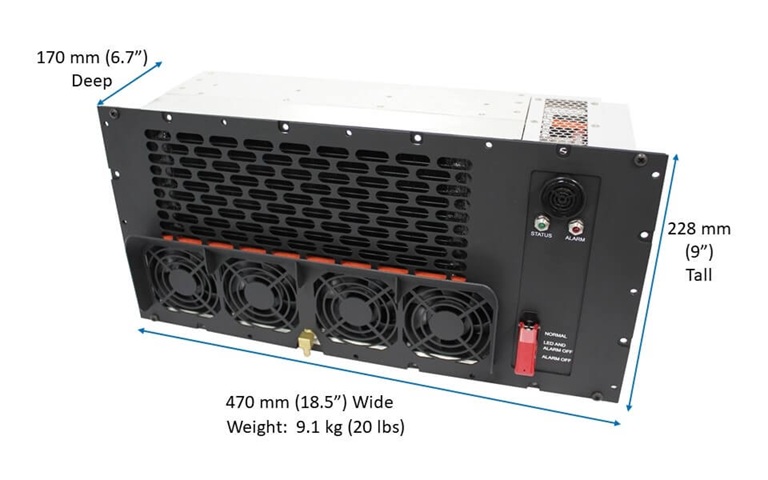

②ECU (耐環境制御ユニット)
環境制御ユニット(ECU)について
堅牢な軍用グレードの空調・HVACシステム
ECUシリーズは、過酷かつ可搬性の高い用途で電子機器を冷却するための堅牢な空調システムです。密閉された電子機器筐体を周囲温度以下に維持し、極端な高温・低温環境でも市販電子機器（COTS）を安全かつ効果的に使用できるようにします。これらのシステムは MIL-STD-810 に準拠するよう完全に軍用化されています。
ECUシリーズは、外気温125°F（51.6°C）の環境下で、電子筐体内部を125°F以下に維持しながら 550Wの熱を除去します。電子機器は外部環境から完全に密閉され、信頼性が向上します。
| 製品一覧 | ||||||
|---|---|---|---|---|---|---|
| 型番 | 冷却能力[W] | 制御温度[℃] | 電源 | 冷媒 | サイズ[mm] [HxWxD] | 重量[kg] |
| ECU-550 | 550 取説 | -40～60 | 15A, 28VDC | R-134a | 170x470x228 | 9.1 |
| ECU-1800 | 1800 | -40～60 | 32A, 28VDC | R-134a | 290x470x394 | 16.5 |
③ユーザ仕様カスタムモジュール
カスタム冷却ソリューション
製品ラインナップにお探しのものがない場合は、カスタムソリューションについてご相談ください。ASPENが製造する製品の多くは、量産顧客向けにカスタム設計または標準品の改良を行ったものです。
医療機器、ライフサイエンス、研究室、電子機器、レーザー、軍事、電気自動車など、幅広い分野でソリューションを開発してきました。
LCM, ECUを基本としたシステムや、DRC(Direct Refrigerant Cooling Systems)を使用した超小型・メンテナンスフリーで高性能なチラーを構築できます。
✅ OEM仕様に合わせた冷却システムの提供
Aspen は OEM の設計チームやエンジニアと密接に連携し、仕様に完全に適合するカスタム冷却ソリューションを開発します。
必要に応じて以下を調整できます：
• 精密な温度制御
• 特定の取り付け構成
• 独自の電気・流体接続
• フットプリントや電力要件
• 規格・認証要件への適合
コンセプト段階から量産まで、製品設計へのスムーズな統合を確実にサポートします。
________________________________________
✅ 医療・ライフサイエンスOEM向けカスタム冷却
当社のシステムは、以下の用途で精密かつ信頼性の高い温度制御を提供します：
• 外科用機器
• 美容・医療用レーザー
• 診断装置
• DNAシーケンサーなどのバイオテック機器
静音性、長寿命、容易な統合を重視した設計により、臨床・研究環境で求められる精度と稼働率を支えます。
________________________________________
✅ レーザー・フォトニクス向けカスタム冷却
レーザーおよびフォトニクス向けに、以下の高度な冷却技術を提供します：
• 液体冷却
• コールドプレート
• Direct Refrigerant Cooling（DRC：直接冷媒冷却、ドライクーリング）
高出力レーザーや精密フォトニクス装置の熱負荷に対応し、温度安定性、性能向上、長期信頼性を確保します。特にスペース制約の厳しい設計に最適です。
________________________________________
✅ 半導体OEM向け冷却
半導体用途では、以下のような装置に対応：
• ウェハ検査
• チップテスト
• プロセス制御装置
Aspen の小型液体チラーおよびDRCシステムは、熱ノイズの低減、温度安定性の向上、プロセス信頼性の改善に寄与します。
________________________________________
✅ プロトタイプから量産までのサポート
Aspen は短期間でプロトタイプを開発し、OEMチームが迅速に評価できるよう支援します。
プロトタイプ承認後は：
1. 必要な変更点を反映
2. 最終設計を共同で確定
3. 製造ラインに統合可能な形で提供
最終的に、お客様の製品に最適化された冷却システムを、Aspen の品質基準に基づいて製造・検査したうえで提供します。
