LaCoSys社 AOM / EOM / Photoditector

Pulse Selector AOM

Pulse Selector AOM
AOM

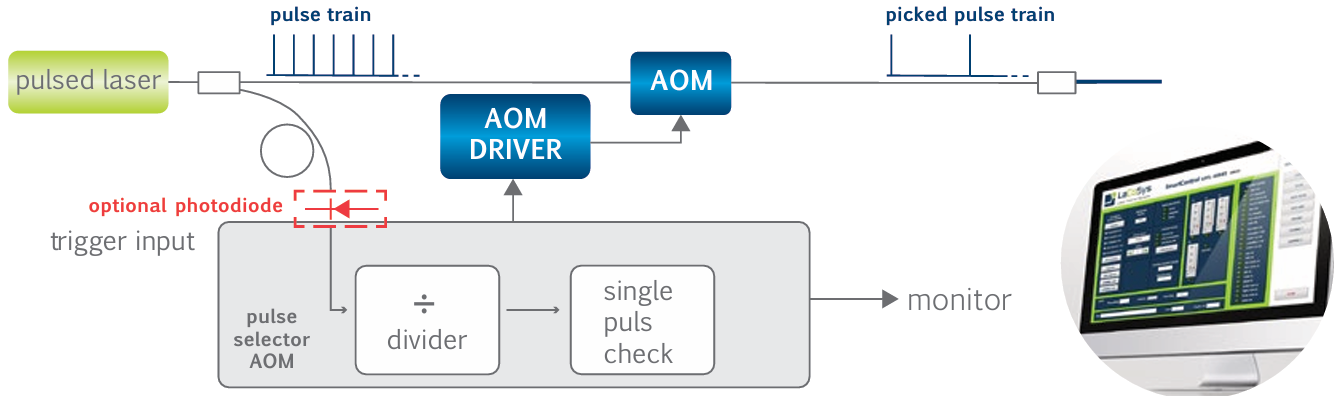

パルスセレクターAOMの「SmartPickerシリーズ」はブラッグセル(Bragg cells)用の使いやすいパルスピッカーAOMです。デジタル同期を可能にし、パルスレーザーシステム用の分割制御信号を提供します。音響光学偏向器用の低ジッタ同期制御信号を生成します。
最先端のマイクロプロセッサと完璧に調整されたソフトウェアにより、遅延やパルス幅、
制御を容易に調整できます。このパルスジェネレータは、最大200MHzの信号処理能力を備えています。モニタリング機能により、信号経路を直接制御できます。幅広い周波数分周器を選択できるため、発振器-増幅システムにおいて高い出力繰り返し周波数を実現できます。

最大200MHzのパルスレーザーシステム向け
パルス幅 3.8ns～1ms (100MHz)
高速リアルタイムパルス制御
高精度パルスピッキング
USBインターフェース

種類	標準品	Xシリーズ
入力トリガー	InGaAs / Si / SMA	InGaAs / Si / SMA
トリガーレベル(min.)	10mV @20MHz	10mV @20MHz
ディバイダ	1~2047	1~16383
最大パルス入力周波数	200MHz	200MHz
最大パルス出力周波数	40MHz	100MHz
出力立上り/下り時間	<1.5ns	<1.5ns
出力レベル	TTL	TTL
パルス幅範囲	4~1ms (0.25ns分解能)	3.8~14ns (0.01ns分解能)
遅延範囲	12ns~1ms	3.8~14ns
電源	24VDC	24VDC

Pulse Selector EOM

Pulse Selector EOM
EOM

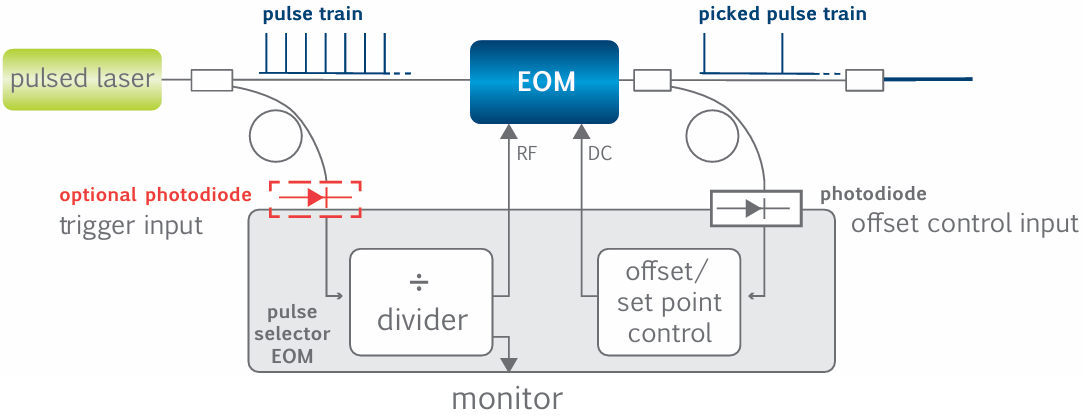

パルスセレクターEOMの「SmartPickerシリーズ」は高い安定性と感度を備えた、電気光学変調器用の使いやすい信号発生器です。パルスセレクターEOMはデジタル同期機能を備え、最大200MHzの入力周波数までのパルスレーザーシステム用の分割制御信号を提供します。ソフトウェア制御のマイクロプロセッサにより、全てのパラメータを簡単に設定できます。可変信号閾値レベルにより、パルス信号への最適な適応が保証されます。各種モニター接続により、信号パスを直接制御できます。また、パルスセレクターEOMは幅広い周波数分周器を選択でき、40MHzから数Hzまでの幅広い出力周波数を提供します

レーザーシステム用パルス発生器；200MHz
位相およびパルス変調
パルス幅 3.8ns～1ms (100MHz)
AODドライバ用標準DSUB-15インターフェース
レーザーの安定化
USBインターフェース

種類	標準品	Xシリーズ
オフセット入力制御	Photodiode	Photodiode
受光範囲	20nW~10mW	20nW~10mW
ディバイダ	1~2047	1~16383
最大トリガー周波数	200MHz	200MHz
最大パルス出力周波数	40MHz	100MHz
入力トリガー	SMA (50Ω)(optional PD)	SMA (50Ω)(optional PD)
RF立上り/下り時間	<5ns	<3ns
RF出力	7.5Vpp (50Ω)	7.5Vpp (50Ω)
パルス幅範囲	4~1ms (0.25ns分解能)	3.8~14ns (0.01ns分解能)
DC出力	±10V	±10V
DC出力インピーダンス	1kΩ	1kΩ
モニター出力	TTL (100mA @50Ω)	TTL (100mA @50Ω)
電源	24VDC	24VDC

Photoditector

Photodetectors

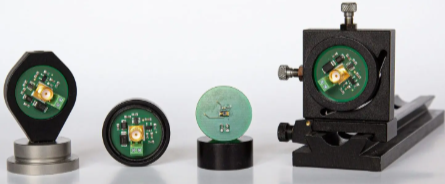

SmartDetectシリーズの1インチ光ディテクタは、研究室や産業環境での使用に最適です。コンパクトなサイズのため、設置が難しい場所にも容易に設置できます。光検出器と増幅段は、対象アプリケーションに合わせて特別に設計されており、高い安定性と信号品質が保証されています。様々な増幅トポロジーを備えた光センサーは、パルスおよびCWアプリケーションに使用でき、200～2600nmの範囲でご利用いただけます。
