プレートスタックアクチュエータ NAC20xx-Hxx
プレートスタックアクチュエータの特徴
・形状:正方形
・標準外形:2x2,3x3,5x5,7x7,10x10[mm]

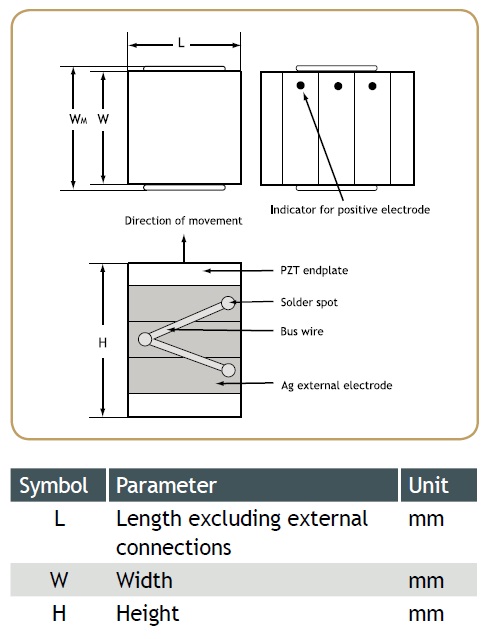

・素子厚みH:素子の辺L,Wの長さx10[mm]
・無負荷時変位:～217.9[um]
・ブロッキングフォース:～9450[N]
・低駆動電圧:60～200[V]
・EMIが皆無(EMI:電磁誘導干渉)
・速い応答性能(μsecオーダー)
・低消費電力
・PZTへのドーピングを変えることにより、ハイストローク/低ロス・高繰返し動作のアプリケーションに対応。
| モデル名 | 幅 | 奥 | 高さ | 電圧 | ストローク | ブロッキング力 |
| units | mm | mm | mm | V | μm | N |
| NAC2001-Hxx | 2 | 2 | 4～20 | 60 | 2.21～19.9 | 168 |
| NAC2002-Hxx | 3 | 3 | 4～30 | 60 | 2.21～30.9 | 378 |
| NAC2003-Hxx | 5 | 5 | 4～50 | 60 | 2.34～56.2 | 1050 |
| NAC2011-Hxx | 2 | 2 | 4～20 | 150 | 2.55～23.0 | 168 |
| NAC2012-Hxx | 3 | 3 | 4～30 | 150 | 2.7～37.8 | 378 |
| NAC2013-Hxx | 5 | 5 | 4～50 | 150 | 3.0～72.0 | 1050 |
| NAC2014-Hxx | 7 | 7 | 4～70 | 150 | 3.0～102.0 | 2060 |
| NAC2015-Hxx | 10 | 10 | 4～100 | 150 | 3.0～147.0 | 4200 |
| NAC2021-Hxx | 7 | 7 | 4～70 | 200 | 3.1～105.4 | 2060 |
| NAC2022-Hxx | 10 | 10 | 4～100 | 200 | 3.1～151.9 | 4200 |
| NAC2023-Hxx | 15 | 15 | 4～150 | 200 | 3.1～229.4 | 9450 |
