Ultrasonic transducers

特徴 高感度 駆動電圧が低い 内部増幅機構 駆動周波数が高い PCボード組み込み シールディングと EDS 保護 ブラインド距離が短い

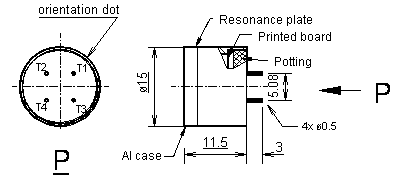

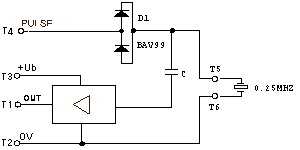

UZ250 はピエゾ素子を使った超音波ピックアップセンサーで、ピエゾ素子と内部回路がPCボード上に組み込まれています。このセンサーはパルス駆動用に設計され、駆動周波数 250 kHz で動作し、EDS を含む EMC 対策としてシールドされています。このセンサーのメインパートは超音波トランスデューサで、ピエゾ素子と共振プレートで構成されています。トランスミッタには電気的マッチング回路とプリアンプが内蔵されているため、インイーダンスの低いノイズの少ない出力信号が得られます。

Parameter	Unit	Min	Typ.	Max	Remark
Nominal frequency	kHz		250
Frequency range	kHz		50
Nominal sensitivity	mV/V		3		Flat target 100 mm Driving: 5 pulses, 9 V, 2us/2us
Mass	g		4,8	5,3
Current consumption	mA		1,3	1,6	at 9V
Power voltage	V	5	9	30
Driving voltage (peak)	V			200

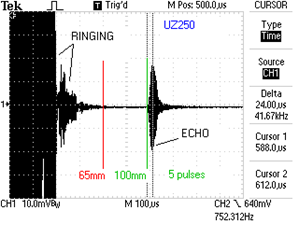

Measuring range low limit	mm		50	65	Blind distance after pulse excitation
Measuring range high limit	mm		200		depends of noise level and excitation voltage -could be extended many times
Environmental
Temperature range	℃	+5		+50	Exceeding temperature limits could cause irreversible changes in sensor parameters.
Ingress protection	Sealed, potted
CE conformity	RoHS
