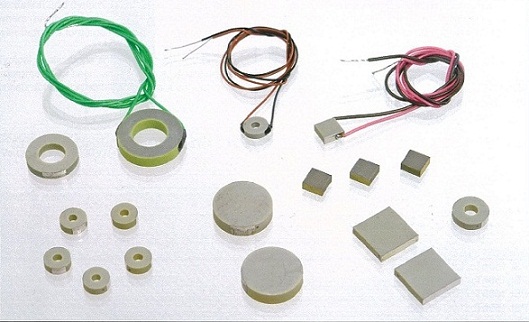

ピエゾ素子低電圧ベアーチップ (ケーシング無し)

低電圧ベアーチップ (ケーシング無し)

最大動作電圧: -30～+150V
セミバイポーラ(-30～+150V) / ユニポーラ(0V～+150V)動作

blocking force = max. force generation

寸法: a, b, L ( Lは伸びる方向 ) 許容差: +/- 0.3 mm

最大ストローク:
max stroke の２っの値は、駆動電圧が -30～+150V / 0V～+150V の場合を表します。許容差: +/- 5%
コーティング:無し
温度範囲: -273 ℃～ +130 ℃
最大電圧範囲
PCh50: (-)10V/(+)50V
PCh150: (-)30V/(+)150V

Type	cross section a x b mm2	length L mm	max. stroke μm	capacitance nF	resonance freq. kHz	stiffness N/μm	Blocking force N	Max.load force N
PCh50/5x5/2	5 x 5	2	>3/>2	1250	>500	500	1500	2000
PCh150/3x3/2	3 x 3	2	>3/>2	30	>500	190	500	500
PCh150/5x5/2	5 x 5	2	>3/>2	110	>500	500	1500	2000
PCh150/7x7/2	7 x 7	2	>3/>2	240	>500	1000	3000	5000
PCh150/10x10/2	10 x 10	2	>3/>2	480	>500	1900	6000	10000
Ring Aactuator	Diameters a x b
HPCh150/6-2/2	6 x 2	2	>3/>2	110	>500	400	1500	2000
HPCh150/8-3/2	8 x 3	2	>3/>2	200	>500	900	2500	4000
HPCh150/12-6/2	12 x 6	2	>3/>2	500	>500	1400	5000	5000
HPCh150/15-8/3	15 x 8	3	>4/>3	790	>300	1800	7000	10000
