予備負荷ケーシング高電圧アクチュエーター

駆動電圧とストローク A/B

ストローク A/B
PSt500 A/B	A:	-100V ～ +500V
	B:	0 ～ +500V
Max foce generation：-100V ～ +500Vにて測定

ストローク A/B
PSt1000 A/B	A:	-200V ～ +1000V
	B:	0 ～ +1000V
Max foce generation：-200V ～ +1000Vにて測定

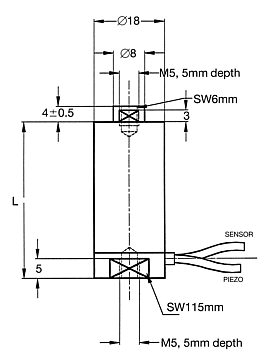

□　PSt 500/10/...VS18・PSt 1000/10/...VS18

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 700 N
最大荷重力: 5000 N
最大発生力: 4000 N
開ループ感度 5mVノイズが
PSt 500/10/5に加わった場合: 約 0.05 nm
注) 仕様解説ページ開ループ感度項目参照

500V仕様
Type max. stroke
μm length L
mm capacitance
nF stiffness
N/μm resonance
freq kHz
PSt 500/10/5 VS18 12/7 24 80 260 35
PSt 500/10/15 VS18 25/17 33 180 120 27
PSt 500/10/25 VS18 35/25 42 340 90 22
PSt 500/10/40 VS18 55/40 51 440 55 18
PSt 500/10/60 VS18 80/60 69 680 40 16
PSt 500/10/80 VS18 105/80 87 880 30 15
PSt 500/10/100 VS18 130/100 105 1750 25 12

1000v仕様

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance freq kHz
PSt 1000/10/5 VS18	12/7	24	20	300	40
PSt 1000/10/15 VS18	25/17	33	45	150	35
PSt 1000/10/25 VS18	35/25	42	85	100	30
PSt 1000/10/40 VS18	55/40	51	110	75	27
PSt 1000/10/60 VS18	80/60	69	170	50	23
PSt 1000/10/80 VS18	105/80	87	220	35	20
PSt 1000/10/100 VS18	130/100	105	270	30	15
PSt 1000/10/125 VS18	160/125	125	330	25	10
PSt 1000/10/150 VS18	200/150	145	390	17	5
PSt 1000/10/200 VS18	260/200	185	510	10	3

標準構成:

同軸ケーブル RG-178 1m BNC または
レモSA 0S250コネクター付き

オプション:

同軸ケーブル RG-178 レモSA 0A250コネクター付き
ピエゾ材質 HP(3.1.) HP(3.2.) HP(3.3.)
パワーアプリケーション向け温度安定型
低温度仕様
UHV 仕様
位置検出
逆電圧極性
アクセサリーはカタログセクション C参照

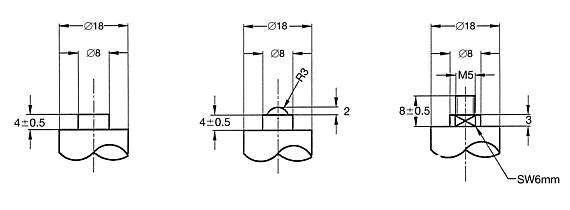

エンドピースは下図参照

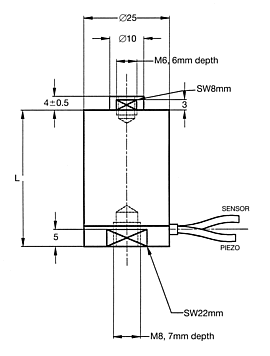

□　PSt1000/16/...VS25

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 1500 N
最大荷重力: 15000 N
最大発生力: 12000 N
開ループ感度 10mVノイズが PSt 1000/16/5 VS25に加わった場合: 約 0.05 nm
注) 仕様解説ページ開ループ感度項目参照

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance freq kHz
PSt 1000/16/5 VS25	12/7	26	60	800	40
PSt 1000/16/20 VS25	25/17	35	150	400	35
PSt 1000/16/40 VS25	55/40	53	360	200	30
PSt 1000/16/60 VS25	80/60	71	540	120	27
PSt 1000/16/80 VS25	105/80	89	720	90	23
PSt 1000/16/100 VS25	130/100	107	900	75	20
PSt 1000/16/125 VS25	160/125	127	1100	60	15
PSt 1000/16/150 VS25	200/150	147	1400	50	7
PSt 1000/16/200 VS25	260/200	187	1900	35	4
PSt 1000/16/ >200 VS25	> 200	受注生産

標準構成:

同軸ケーブル RG-178 1m BNC または
レモSA 0S250コネクター付き

オプション:

同軸ケーブル RG-178 レモSA 0A250コネクター付き
ピエゾ材質 HP(3.1.) HP(3.2.) HP(3.3.)
パワーアプリケーション向け温度安定型
低温度仕様
UHV 仕様
位置検出
逆電圧極性
アクセサリーはカタログセクション C参照
ムビングエンド側のエンドピースは特注

□　PSt1000/25/...VS35

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 4000 N
最大荷重力: 35000 N
最大発生力: 25000 N
開ループ感度 10mVノイズが PSt 1000/25/5 VS35に加わった場合: 約 0.05 nm
注) 仕様解説ページ開ループ感度項目参照

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance freq kHz
PSt 1000/25/7 VS35	12/7	33	140	1800	40
PSt 1000/25/15 VS35	25/17	42	350	900	35
PSt 1000/25/40 VS35	55/40	60	800	450	30
PSt 1000/25/60 VS35	80/60	78	1250	300	27
PSt 1000/25/80 VS35	105/80	96	1700	200	23
PSt 1000/25/100 VS35	130/100	114	2150	180	20
PSt 1000/25/125 VS35	160/125	134	2500	150	15
PSt 1000/25/150 VS35	200/150	154	3100	120	7
PSt 1000/25/200 VS35	260/200	194	3700	90	4

標準構成:

同軸ケーブル RG-178 1.5m BNC または
レモSA 0S250コネクター付き

オプション:

同軸ケーブル RG-178 レモSA 0A250コネクター付き
パワーアプリケーション向け同軸ケーブル RG 316
ピエゾ材質 HP(3.1.) HP(3.2.) HP(3.3.)
パワーアプリケーション向け温度安定型
低温度仕様
UHV 仕様
位置検出
逆電圧極性
アクセサリーはカタログセクション C参照
ムビングエンド側のエンドピースは特注

□　PSt1000/35/...VS45

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 6000 N
最大荷重力: 70000 N
最大発生力: 50000 N
開ループ感度 10mVノイズが PSt 1000/35/7 VS 45に加わった場合: 約 0.05 nm
注) 仕様解説ページ開ループ感度項目参照

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance freq kHz
PSt 1000/35/7 VS45	12/7	33	300	4000	37
PSt 1000/35/15 VS45	27/17	42	800	2000	33
PSt 1000/35/40 VS45	55/40	60	1600	1000	38
PSt 1000/35/60 VS45	80/60	78	2500	600	25
PSt 1000/35/80 VS45	105/80	96	3300	450	21
PSt 1000/35/100 VS45	130/100	114	4100	350	18
PSt 1000/35/125 VS45	160/125	134	4900	300	14
PSt 1000/35/150 VS45	200/150	154	5700	220	7
PSt 1000/35/200 VS45	260/200	194	6500	150	4

標準構成:

同軸ケーブル RG-178 1.5m BNC または
レモSA 0S250コネクター付き

オプション:
