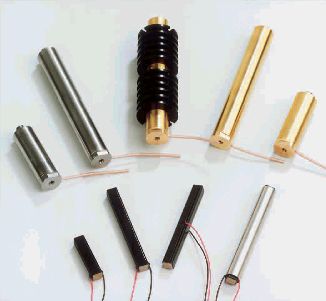

低電圧・ハイダイナミックアクチュエータ PSt-HD 200
高速応答・使いやすい構造・高温度環境
 PSt-HD200シリーズ低電圧アクチュエータは、自動車、トラックで使用される燃料噴射装置の開発過程で生まれた副産物です。これらのアクチュエータは、立ち上り/立ち下り時間 80μsec、最大くり返し周波数 200Hzまで応答し、しかも高温のエンジン制御で使うためアクチュエータの環境温度も高温での動作が求められます。これらのユニークな素子は、他のヘビーデュティーな応用にも適しているのは言うまでもありません。PSt-HD200は、新しい低誘電性・高張力PZTセラミックをベースにしたコーファイヤーモノリシックスタックで、低消費電力、耐高温度を特徴とします。更に、スタックの内部の供給電極は高い充電電流と高い機械的な加速率に耐え、劣化なしで(1010)サイクル達成することが出来ます。

・ダイナミックモードで駆動電流が小さい静電容量小
・ダイナミックモードで電力消費が小さい自己発熱小
・高温環境に耐えられる150℃

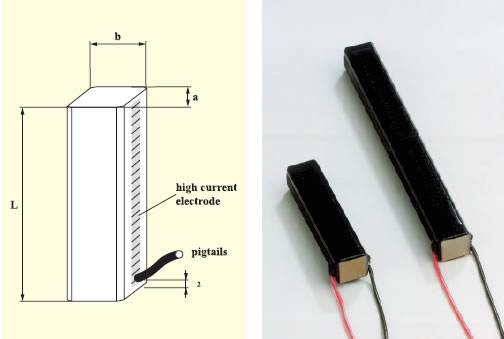

□ PSt-HD 200/7x7/45, bare stack

最大駆動電圧: - 50 〜 + 200V 長さ: 32.5mm
温度特性
動作温度: -50 〜 +150℃ (オプション〜 +200℃)
注) ダイナミックモードで使う場合は、自己発熱による温度上昇を考慮に入れて下さい。右のデータは次の条件で取ったものです。
自然空冷 スタックの両端は20℃の金属に密着。(これは放熱に影響します)
くり返し周波数印加電圧 温度
100HZ100Vpp30℃
100HZ150Vpp57℃
100HZ200Vpp71℃
170HZ200Vpp100℃
□ 低電圧アクチュエータ 予備負荷ケーシング VS
運転条件

一般的な用途には必ず予備負荷をかけてお使いください。予備負荷 < 3N/μmをお勧めします。パルス運転時予備負荷750N以上 200Vまでフルスイングで使うときはディユーティー 5%未満
長時間運転 150V以下
オプション
  • ポジションセンシング
  • 湿度保護コーチング
  • 鋼球エンドピース付き -pl (+ 1mm)
  • 鋼球半球付き -sph (+ 3.5 mm)
  • ロングスタック PSt-HD200/7x7/90

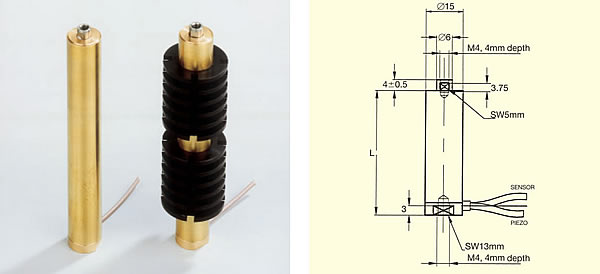

□ PSt-HD 200/10/xx 予備負荷ケース入り
型式 最大ストローク μm *注 長さ mm 静電容量 μF 硬度 N/μm 共振周波数 KHz
PSt-HD200/10/45 VS15 65/45/35 46 4.5 60 25
PSt-HD200/10/90 VS15 130/90/70 79 9 30 17
PSt-HD200/10/135 VS15 190/135/105 111 13.5 15 9
PSt-HD200/10/180 VS15 260/180/140 144 18 7 6
*注: 駆動電圧 -50〜200V/0〜200V/0〜150V の値です。
標準仕様品
  • ステンレススチィールケイシング
  • 発熱に対しては考慮されていません。
  • スタティクまたは比較的遅い動きの応用にお使い下さい。
  • 周囲温度20℃にて消費電力20W以下
  • BNC コネクター付き 1.5m同軸ケーブル(RG 178)
  • 可動エンドにはM4タップ処理
  • 駆動電圧: -50 〜 +200V
オプション
  • ポジションセンシング
  • 湿度保護コーティング
  • コネクター: LEMO OO 250/LEMO OS 250
  • 放熱対策付き
    Thermostable (真鍮または銅製ケース)
    長時間仕様 20W以上
  • 放熱フィン付き
PDF形式のカタログがダウンロード出来ます。
