J10
J10Dシリーズ InSbディテクタ
Judson社のInSbディテクタは5.5μm付近の長波長をカットオフとする高性能InSb(アンチモン化インジウム)ディテクタで、適切な温度で動作させることで感度や応答速度、インピーダンス、
ピーク波長が最適化されています。これらの検出器は、1.0～5.5μmの波長範囲で高い信頼性と性能を発揮します。

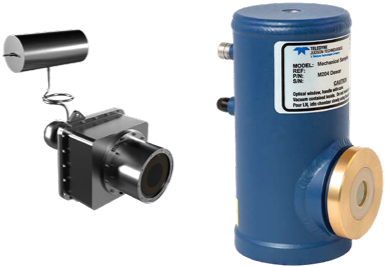

製品は極低温冷却型(Cryocooled)と液体窒素冷却型(LN2, デュワー仕様)の2つあり、LN2では
熱バックグラウンドを最小限に抑えるために必要な低温を維持することで、最適な性能を保証致します。また、極低温冷却(Cryocooled)パッケージでは、冷媒なしで動作させることも可能です。
〔製品特徴〕
■InSb 極低温(Cryocooled)モデル
- 使いやすいモデル(冷媒を必要としない)
- 長寿命
- コンパクトなサイズ
■InSb LN2 デュワーモデル
- 優れた均一性
- 直線性と安定性
- 単結晶技術
〔用途例〕
熱画像、熱追跡誘導、放射計、分光測定、FTIR他
製品一覧1 (Cryocooled)
| 型番 | 波長範囲 | センササイズ | カットオフ波長 | ピーク波長 | 動作温度 |
|---|---|---|---|---|---|
| J10D-J508-R01M-60 | MWIR | 1.0mm | 5.4μm | 4.8μm | -272℃ |
| J10D-J508-R02M-60 | MWIR | 2.0mm | 5.4μm | 4.8μm | -271℃ |
| J10D-J508-R04M-60 | MWIR | 4.0mm | 5.4μm | 4.8μm | -269℃ |
製品一覧2 (デュワーモデル)
| 型番 | 波長範囲 | センササイズ | カットオフ波長 | ピーク波長 | 動作温度 |
|---|---|---|---|---|---|
| J10D-M204-R100U-60 | MWIR | 0.1mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R250U-60 | MWIR | 0.25mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R500U-60 | MWIR | 0.5mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R01M-600 | MWIR | 1.0mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R02M-600 | MWIR | 2.0mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R04M-600 | MWIR | 4.0mm | 5.4μm | 4.8μm | -196℃ |
| J10D-M204-R07M-600 | MWIR | 7.0mm | 5.4μm | 4.8μm | -196℃ |
