LaCoSyS_LD Diver

LaCoSyS社高出力レーザードライバ

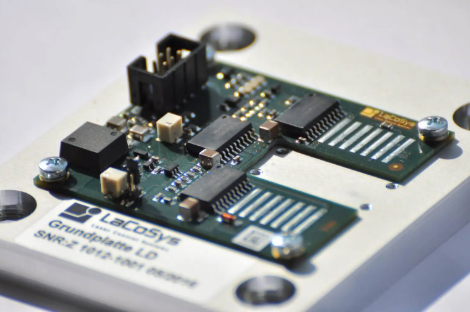

1. CW Laser Diode Diver with TEC Controller

Smart Power XSシリーズ
SmartPower XS

TECコントローラ搭載のCW LDドライバ「SmartPower XS」は、温度制御ユニットを搭載しています。10または14ピンバタフライパッケージ用LDをCWモードで駆動するための、
高精度かつ安全、そして費用対効果の高い製品です。

このドライバは、最大2Aの電流設定と温度および電流のモニタリングが可能です。PCBには温度および過渡保護機能が内蔵されています。全てのデバイスは当社の厳格な品質基準を満たすため、試験ラボで合格しています。

10pin / 14pinバタフライパッケージ用
最大2A(TECおよびレーザー)
レーザー電圧：最大4V
電流および温度モニタリング
OEMに最適

レーザー
電流範囲	0~4V
電圧範囲	0~2V
電流分解能	アナログ
精度	±0.5%
安定性	<0.1%
ノイズ	<5mA rms
立上り/立下り時間	<150μs
電流制限	2.1A
イネーブル入力	TTL(フェイルセーフ - low active)
アナログ入力	1V / 1A
TECドライバ
電流	max.±2A
電圧	max.±2.5V
センサータイプ	NTC10K
精度	max.±0.5K
共通仕様
電源	7~25VDC, 25W
サイズ(H×W×D)	20×56×62mm
重量	16g

2. CW OEM Laser Power Source

Smart Power Sシリーズ

SmartPower S

コンパクトな設計のCW OEMレーザー電源「SmartPower S」は、産業におけるLDの安全なCW動作のために設計されています。アナログまたはデジタルインターフェースを選択できるため、この安定したレーザー電源は、機械や複雑なレーザーシステムで使用でき、電流と電圧を個別に調整することも可能です。コンパクトに設計されたハウジングは、冷却と取り付けが容易です。マイクロプロセッサ制御の信号処理と安全シャットダウンにより、現場での信頼性の高い動作が保証されます。制御ソフトウェアもご案内しています。

最大200A, 1200Wでの動作
レーザー電圧：最大50V
アナログ / デジタルインターフェース
レーザー保護機能内蔵
小型設計

種類	600W	1200W
電流	max.100A	max.200A
電圧	max.50V
入力電圧	90~250VAC (ディレーティング：<120VAC)
効率	83%
リップル電流	<0.5%rms @ full load (BW=20 MHz)
トリガー立上り/立下り時間	250μs
制御精度	<0.5%
安定性	<0.1%
保護回路	過電流 / 過電圧 / 過熱保護

3. Bentchtop Laser Driver with Touch Screen

Smart Power Mシリーズ

SmartPower M

LaCoSys社の全面タッチパネル搭載ベンチトップ型LDドライバ「SmartPower M」は、LDの安全な操作のために設計されています。直感的なタッチパネル操作と高度なマイクロプロセッサ技術を組み合わせ、実験室や研究用途に最適です。キースイッチとインターロックを
介して、既存のセーフティコンセプトに迅速かつ容易に統合できます。PCとのイーサネット接続により、外部TTL信号によるドライバ制御とパルスモードの切り替えが可能です。
カスタマイズ可能な制御ソフトウェアもご案内しております。

最大200AでのCW / パルスアプリケーション可
レーザー電圧：最大50V
キースイッチとリモートシャットダウン
最大60Aの低ノイズ仕様もご案内可
イーサネットインターフェース

種類	600W	1200W	600W (低ノイズ仕様)
電流	max.100A	max.200A	max.60A
電圧	max.50V
入力電圧	90~265V (ディレーティング：<120V)
効率	>83%
電流変動率	<0.5% rms @full load (BW=20MHz)		<0.03% rms @full load (BW=20MHz)
トリガー立上り/立下り時間	<500μs		<5ms
制御精度	<0.5%
安定性	<0.1%
保護回路	過電流 / 過電圧 / 過熱保護

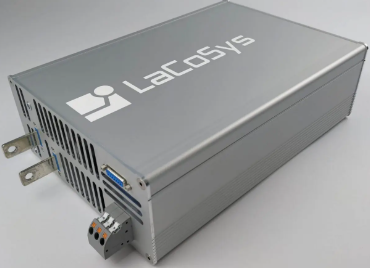

4. Single Channel CW Diode Driver

Smart Power M3000シリーズ
SmartPower M3000

CW LDドライバ「SmartPower M3000」は、最大3kWの出力でLDをCWモードで駆動するための効率的な製品です。コンパクトな設計と使いやすい操作性により、本製品は産業機器やシステムへの組み込みに最適なOEMデバイスです。フロントパネルにはD-Sub 15ピンインターフェースが装備されており、簡単かつシンプルな操作が可能です。

コンパクト&信頼性抜群
フレキシブルなインターフェース
出力電流：最大200A
出力電圧：最大60V

寸法(L×W×H)	392×232×110mm
重量	10kg
入力電圧	90~264VAC
消費電力	<3000W
最大突入電流値	<65A @230VAC
出力	3kW
電流	max.200A
電圧	max.60V
保護クラス	Ⅱ / IP20
干渉抑制	DIN EN 55011 Class A
耐干渉性	EN 61000-6-2 (industrial environment)

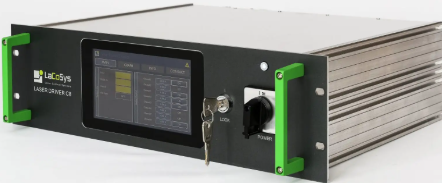

5. Multichannel LD Driver

Smart Power Lシリーズ
SmartPower L

マルチチャンネルLDドライバ「SmartPower L」は、低ノイズで使いやすいタッチパネル操作と最新のマイクロプロセッサ技術を組み合わせることで、実験室や研究用途に最適な製品です。本製品は、キースイッチとインターロックを備え、既存のセーフティコンセプトに迅速かつ容易に統合できます。19インチ設計により、システム統合が容易です。オプションのRS232またはイーサネットインターフェースにより、装置またはPCとの信頼性の高い接続が可能です。また、LDドライバに最適な制御ソフトウェアもご案内しております。

最大100A、50Vのレーザーアプリケーション
4ch：1200W
8ch：600W
レーザー安全回路
イーサネットインターフェース / RS232 /USB

種類	4チャンネル	8チャンネル
性能	2.4kW	4.8kW
重量	30kg	35kg
冷却方法	水冷または空冷	水冷
入力電圧	85~264VAC
各ch電流値	最大100A
電圧	最大50V
ch数	最大32ch (要求に応じて)
効率	>86~89% (構成による)
リップル電流	<0.03%rms @ full load (BW=20 MHz)
トリガー立上り/立下り時間	250μs
制御精度	<0.5%
安定性	<0.1% (8時間以上)
保護回路	過電流 / 過電圧 / 過熱保護
サイズ	19インチ (132×483×602mm)

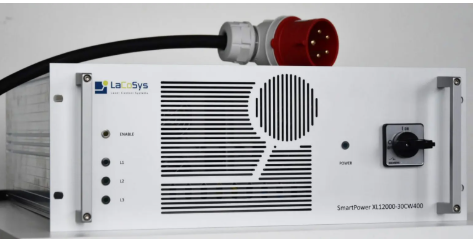

6. High Power Driver for LD

SmartPower Xシリーズ

高出力LDドライバ「SmartPower XLシリーズ」は、バーンイン用システムや実験室、研究用途に適しており、イーサネットインターフェースにより、装置またはPCとの信頼性の高い接続が保証されます。LDドライバに最適な制御ソフトウェアを使用するか、シンプルなタッチパネル操作を備えたオプションのコントロールユニットと組み合わせてご使用いただけます。

最大400A、50VのCWレーザーアプリケーション
バーンイン試験に最適
デジタルインターフェース
100 / 200 / 300 / 400Aバージョン
19インチラックマウントユニット（2U/4U）

種類	XL3000-30CW100	XL12000-30CW400
標準ch数	1ch	1ch
電力	3kW	12kW
各ch電流値	100A	400A
入力電圧	400VAC
電圧	最大50V
ch数	最大4ch (要求に応じて)
電流用ヒューズ	過電流 / 過電圧 / 過熱保護
リップル電流	<0.03%rms @ full load (BW=20 MHz)
サイズ	19インチ (178×483×602mm)
制御方法	PC経由で直接、またはオプションで制御ユニット経由
冷却方法	空冷

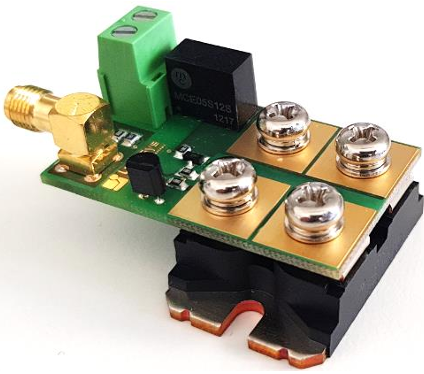

7. Laser Protection Circuit (Crowbar)

SmartProtectシリーズ

接続されたレーザーダイオードを短絡させることができます
電流容量：最大110A
電流ピーク負荷容量：最大330A
低コストのPCB設計
ターンオフ時間： <1μs
LaCoSys社のSmartDetect光検出器と組み合わせ可能
カスタマイズ可能 - ガルバニック絶縁制御

入力電圧	24VDC
電流容量	110A@25℃
ピーク電流負荷容量	330A max.1ms
SMAリモートシャットダウン	TTL min.5mA
VDSS	100V @25°C~115°C
TTL - 互換ターンオフ時間	1μs (ケーブル長による)
入力コネクタ	SMA
消費電力	<1W
寸法(L×W×H)	28×46×20
重量	約50g
