Kadel Engineering Corp

カーデルエンジニアリング社は極低温技術と真空技術を得意とし、これらの技術を必要とする顧客に対し OEM またはカスタム製品を供給する会社です。デュワー瓶は多く赤外線ディテクターなどの冷却に採用され、赤い郵便ポスト型貯金箱のような容姿は多くの研究者に親しまれています。

  • 赤外線検出ディテクター・超伝導素子に代表される極低温素子冷却デュアー瓶
  • 液体窒素保管用デュアー及びトランスファーライン・バルブ
  • 真空蒸着〜赤外線カメラなどで使用される真空ハウジング・チャンバー・バルブ
【ディテクター用デュアー】
多くの研究室でよく見かける赤外線ディテクターに使われている金属デュアーはコーデルエンジニナリング社の製品で、創業以来作り続けているヒット商品です。赤外線放射熱観測用ディテクター・CCDなどに使われ、ディテクターは、液体窒素などの冷却媒体または他の機械式あるいは電気式装置との直接的または間接的な接触によって冷やされます。

【デュアー構造】
  • アルミ/ステンレス製液体窒素リザーバーと真空シェル
  • 側面または底面ウインドウ
  • 二重レイヤーによる低損失断熱構造
  • ゲッターによる長期真空保持
  • 低熱伝導構造と配線
  • 再ポンピング化(真空引き)が可能なバルブ構造
  • インターフェースが容易な構造
  • ハーメチックまたはセラミック伝導コネクター

    【オプション】
  • 温度・レベル・その他センサーの取り付け
  • 自動または重力による液体窒素の補充機構
  • 光学ウインドウ・フィルター用追加機構オプション

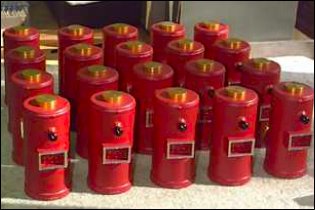

  • red dewars under process
    製造中の赤いデュアー

    Infrared detedtor dwear
    赤外線ディテクターデュアー
    【液体ヘリウムデュワー 】
    開放形またはバケツスタイルの液体ヘリウムデュワー瓶は、超電導磁石とか他の極低温を必要とする実験に最適な環境を提供します。アルミニウム、ステンレスとファイバーグラス製デュワー瓶は、最大直径 40インチまで製作いたします。ファイバーグラスネックのアルミニウムデュワー瓶は、直径 24インチのまでどんなサイズでも社内で作ることが出来ます。設計には、最も現実的な低蒸発率を成し遂げるための”熱モデル”が用いられます。

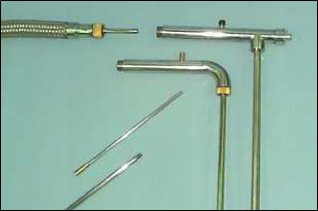

    超伝導LHeデュアー Heフローバルブ トランスファーライン
    超伝導LHeデュアー Heフローバルブ トランスファーライン

    一般的に研究所では、2種類の開口液体ヘリウムデュワー瓶が用いられます:ベイパーシールド構造または液体窒素シールド構造です。全てのデュワー瓶は真空引きされた後ゲッター処理され、ガス伝導ロスを最小に抑えています。両構造とも放射によるロスを抑える低損失断熱構造を採用しています。

    【ベイパーシールド構造デュワー瓶 】は、ネックチューブの部分に多段熱アンカーホイルシールド構造が用いられています。排出されるヘリウムガスの多くは冷却のためによるもので、ホイル放射シールドから熱を取り除くために使われています。

    一方【液体窒素シールド構造デュワー瓶 】は、液体窒素リザーバーまたは液体窒素リザーバーによって冷やされたシールドに覆われています。この構造はボトルのネックの部分にサーマルバリアーを形成し室温の進入を防ぎます。

    カーデルエンジニアリング社はまた、NMRに使われる 横置きまたは 縦置きタイプの液体ヘリューム超伝導マグネットディユアーも製作しています。既存の装置へ取り付けるディユアーも製作いたします。

    【代表的なデュアー構造】

  • アルミニウム/ステンレスまたはファイバーグラスリザバーと真空シェルジャケット
  • 多層断熱構造
  • 真空を保つためのチャコールゲッター
  • 拡散バリアー付きファイバーグラス製充填口またはステンレス製充填口
  • ベローズ構造の真空引きバルブ
  • 移動用取っ手
  • 液体またはベーパーシールド
  • ボルトとOリングによる上部プレート

    【オプション】

  • 液体レベルプローブ
  • 引っ込んだ液体へリューム充填口
  • 旋回キャスター
  • インジューム封じ切り (ボトム注入マグネットオプション)
  • 光学ウインドウ
  • ファイバーグラスランバーテール
  • 総グラスファイバー製(非磁性)
  • ソフト/ハードコンビネーションシールド
