Micro Postioners & Test Postioners
Main XYZ 300寸法図面 XYZ500寸法図面 カタログ(pdf) PRINT表示

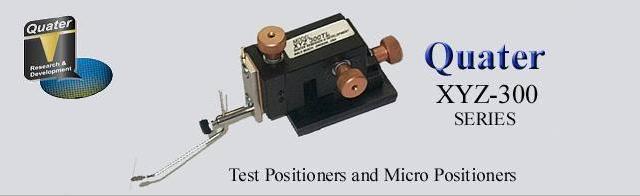

Quater社 XYZ300シリーズ精密ポジショナアー

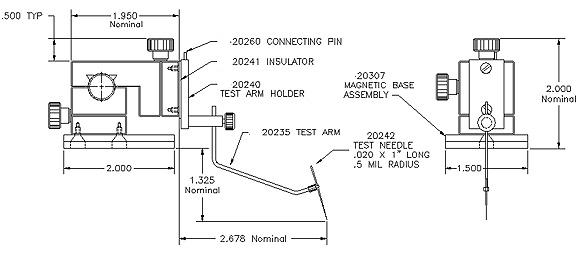

XYZ-300 シリーズ  マイクロポジショナー テストポジショナーは、3軸全てに最大移動量 0.3 インチの微調整機構を備えています。  各々の軸には調整ノブがあり、一回転当たり 0.025 インチの精度で位置合せが出来ます。部品はすべて高精度研磨、高密度黒色アルマイト仕上げで、無給油にて使用出来ます。 調整ノブはゴールドアルマイト仕上げです。 XYZ-300には左ハンドル(左利き用)・右ハンドル(右利き用)があり、工業用途、メディカル、バイオロジカル、半導体、及び一般的な理科学機器に使用出来ます。上記写真は左ハンド用です。 プローブは、アームの長さが異なるプローブ、 同軸プローブなど多くのオプションを用意しております。XYZ 300寸法図面

Quater社 XYZ300シリーズ精密テストポジショナー

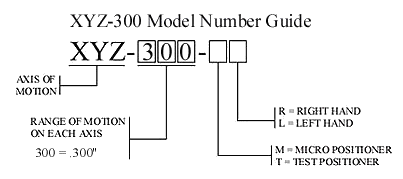

300シリーズモデル形式
 モデル型名  詳細
○ マイクロポジショナー
 XYZ-300-ML  マイクロポジショナー 左ハンドル
 XYZ-300-MR  マイクロポジショナー 右ハンドル
○ テストポジショナー
 XYZ-300-TL  テストポジショナー  左ハンドル
 XYZ-300-TR  テストポジショナー  右ハンドル

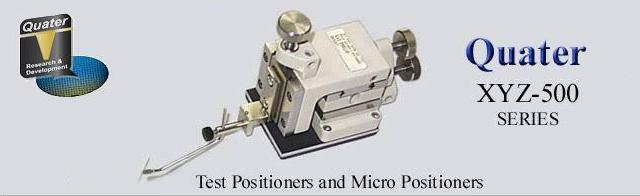

Quater社 XYZ500シリーズ精密ポジショナー

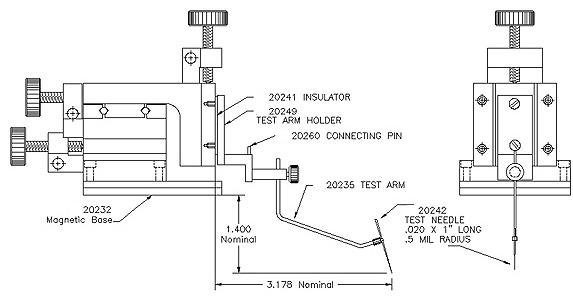

XYZ-500 シリーズマイクロポジショナーとテストポジショナーは 3軸位置合わせ治具で、各々最大移動量 0.5 インチの微調整機構を備えています。Y軸制御つまみの取り付け位置により左ハンドル・右ハンドルがあり、更にバックに配置したインライン仕様 (写真上)もあります。 精密級高純度 440 ステンレススチールボールベアリングは、精密位置合わせを実現します。 ギブスとスライドには熱処理を施した 440 ステンレススチールが使われています。スライドベースは高密度アルミで出来ており、白色梨地仕上げです。XYZ-500 シリーズテストポジショナーとマイクロポジショナーは、ネジ調整機構と マイクロメーター調整機構のいずれもが可能です。 テストポジショナーは標準テストアームホルダー・テストアーム・ニードル及びマグネットベースが付属します。XYZ500寸法図面

Quater社 XYZ500シリーズ精密テストポジショナー

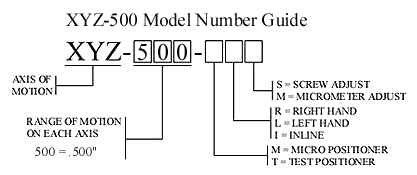

500シリーズモデル形式
 モデル型名  詳細
○ マイクロポジショナー
 XYZ-500-MLS   マイクロポジショナー,  左ハンドル, ネジ調整機構
 XYZ-500-MRS   マイクロポジショナー,  右ハンドル, ネジ調整機構
 XYZ-500-MLM   マイクロポジショナー,  左ハンドル, マイクロメーター調整機構
 XYZ-500-MRM   マイクロポジショナー,  右ハンドル, マイクロメーター調整機構
 XYZ-500-MIS   マイクロポジショナー,  インライン,  ネジ調整機構
 XYZ-500-MIM   マイクロポジショナー,  インライン,  マイクロメーター調整機構
○ テストポジショナー
 XYZ-500-TLS   テストポジショナー,  左ハンドル ネジ調整機構
 XYZ-500-TRS   テストポジショナー,  右ハンドル ネジ調整機構
 XYZ-500-TLM   テストポジショナー,  左ハンドル, マイクロメーター調整機構
 XYZ-500-TRM   テストポジショナー,  右ハンドル, マイクロメーター調整機構
 XYZ-500-TIS   テストポジショナー,  インライン,  ネジ調整機構
 XYZ-500-TIM   テストポジショナー,  インライン,  マイクロメーター調整機構
オプション
プローブホルダー・プローブ

DCプローブ

RFプローブ

Tungsten Needle

バキュームベース

【 DCプローブ 】

半導体産業では、検査用マイクロプローブングは欠かすことの出来ない必すうアイテムです。クオーター社ではこれらの需要に答え、多くのスタイルのプロ−ブアームとこれを取り付けるプローブアームホルダーを供給しています。プロービングアームには、主に2種類(20240 と 20249)の製品があり、これら製品の主な相違点は 20249のアームはより大きなドロップが可能なことです。また、20240はセンターマウントタイプも用意しています。すべてのテストポジショナーは 20240 または 202491 が標準装備されています。アーム長は標準品の他、より長くいアーム 20240-2〜20240-6・20249-2〜20249-6 があります。20240シリーズには、20240-2c〜20240-6cセンターバージョンもあります。これらのテストアームホルダーは上下逆さまに取り付けることが出来ます。

【 RFプローブ 】

このコンパクトな同軸プローブは、クオーター社のXYZ-300 XYZ-500に取り付け可能です。20340同軸プローブアセンブリーは、20338テストプローブ、20339プローブホルダーで構成されています。部品は真鍮・銅で出来ていて金メッキ仕上げが施されています。中心導体はタングステンワイヤーでタップアングル0.120"コンタクト半径0.0005"です。付属する20337 SMAコネ

RF/マイクロウエーブコネクターインピーダンス:50Ω
周波数帯域:0-18GHz
電圧レンジ:500V ピーク

【 Tungsten Needle 】

20242 はタングステンニードル(プローブピン)です。またニードルの材質としてタングステン以外に銅が標準であり、、ご注文にはミニマム数量があります。弊社営業にお問い合わせ下さい。

【 バキュームベース 】

20279バキュームベースは、XYZ500のマイクロポジショナーに容易に取り付けられます。XYZ300に使うにはアダプタプレートを用意しています。キュームベースには、のオン / オフスイッチと1/6インチ真空ホースが付属したいます。

この他にマグネットベース等多数のオプション品がございます。詳細は弊社営業にお問い合わせ下さい。

Quater社のカタログ(和文)を用意しております。ヘッダー リンクより入手して下さい。
