National Aperture

NAI社 精密アパーチャー / 超小型精密ステージ

NAI_Logo

NAI (National Aperture, Inc.)社ではその名の示すとおり精密アパーチャーを製作しております。
NAI社は30年もの間、革新的な技術で業界をリードしてまいりました。
またこの精密アパチャーの位置決めに不可欠な、 超小型精密級ステージも製作しております。このNAI社の製品を日本の皆様へは、株式会社キーストンインターナショナルがお届けいたします。

■ 精密アパーチャー ■

NAI社の基本的な製品精密アパーチャー

丸いアパーチャーが必要な場合、NAI社のアパーチャーはまん丸です。
真直ぐなスリットが必要な場合、NAI社のスリットは真直ぐです。
エッジがきれいなアパーチャーが必要な場合、NAI社のアパーチャーにはバリがありません。プロダクション製品として大量に必要な場合、NAI社の製造能力は貴社要求に十分対応出来ます。
サイズは0.5μm~1000μmまでのアパーチャーが製作可能です。精密ホール、スリット等を高耐久材質からフォイル状の材質まで、また他のメーカーが出来ない反射面に開けることが出来ます。

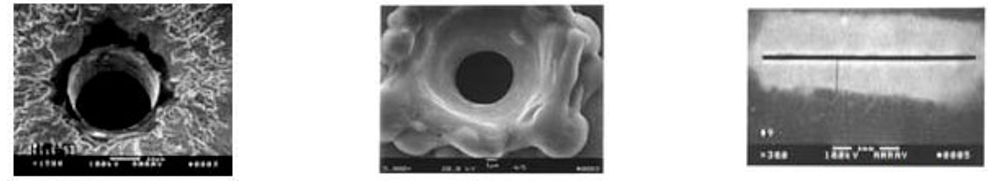

Aperture
  精密アパーチャー     ハイパワーアパーチャー (5μ)     精密スリット

【用途例】
・ スペーシャルフィルター
・ ガス / 流体フロー制御
・ 高出力レーザーの光量制御
・ 顕微鏡校正
・ 天体観測
・ 望遠鏡
・ 宇宙工学 他

【仕様書ページ】
Round Aperture

Spatial Filter Apeture

Slip Apeture

※製品には上記の標準丸型ピンホール・標準精密エアースリットアパーチャーの他に、
 ハイパワー精密ラウンドアパーチャー、ハイパワー精密エアースリットアパーチャー
 など、数多くの種類を用意しております。
 製品の詳細はメーカーホームページまたはアパーチャー総合カタログをご参照下さい。

■ 超小型マニュアル精密ステージ ■

NAI社の超小型精密ステージ

NAI社の超小型マニュアルステージ超小型精密ステージ MicroMiniは、現在市場で購入できる最も小さな、そしてサブミクロンのレゾリューションを持ったステージです。
これらのステージはもともと、前述のピンホールアパチャーの位置調整に開発されましたが、精密ステージ MicroMiniは、現在市場で購入できる最も小さな、そしてサブミクロンのレゾリューションを持ったステージです。
これらのステージはもともと、前述のピンホールアパーチャーの位置調整に開発されましたが、一般的な精密ポジショニングにご使用いただけます。

【特徴】
・ 低価格
・ 超小型
・ 超軽量
・ バックラッシュ無し
・ 貫通取り付け穴のスライダー
・ 一般的なアプリケーションに最適
・ X / XY / XYZ / XZの組み合わせ自由 (Z軸には、Z軸接続可能なステージに限ります。)
・他のバージョン -CR, EX, -090 との組み合わせ可能

NAI_MM1 Micro Mini Stage
MM1 Micro Mini Stage

NAI_MM-1 3軸 Stage
MM-1 3軸 Stage

NAI_MM-3 1軸, 2軸 Stage
MM-3 1軸, 2軸 Stage

ModelTravel:Runout
(max)
Retrun Force:
ext.-comp
Weight:
MM-1-CR0.125inch (3.175mm)1μm4oz. - 11oz.
(113~312g)
3g
MM-10.125inch (3.175mm)1μm4oz. - 11oz.
(113~312g)
4g
MM-1-EX0.225inch (5.715mm)1.5μm6oz. - 18oz.
(170~510g)
2.5g
MM-1-CR-EX0.225inch (5.175mm)1.5μm6oz. - 18oz.
(170~510g)
4.2g
MM-1-SPR-0900.125inch (3.175mm)1μm4oz. - 11oz.
(113~312g)
3g

MM-1シリーズ1軸基本モデルを使って16通りの組み合わせが出来ます。

※製品には上記のMM-1シリーズの他に、MM-3シリーズ等数多くの種類があります。
 製品の詳細はメーカーホームページまたはステージ総合カタログをご参照下さい。

■ 電動超小型精密ステージ ■

NAI社の超小型電動精密ステージ

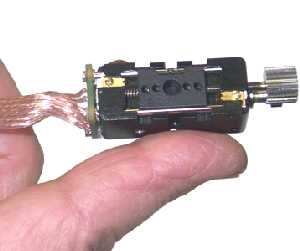

MM-1M

【特徴-①】
・ 超小型
・ バックラッシュが無い (プリロード機構)
・ 軽量
・ 穴のあいたスライダー
・ 一般的なアプリケーションに最適
・ X / XY / XYZ / XZの組み合わせ自由 (Z軸は専用ステージになります。)

Load Capacity-
Direct top or side load:0.25kg (0.55 lb.)
Push:0.5 kg (1.10 lb.)
Result ext-comp:See "Return Force" above
Tilt3 in.-oz. (210g-cm)
Twist:0.5 kg (1.10 lb.)
Screw pitch :80 TPI
Resolution:0.099μm
Slider backlash:0 (spring preloaded)
Wobble (max):0.01mrad (~2 arc-sec.)
(No ball bearings)
Encoder Feedback:50 Position

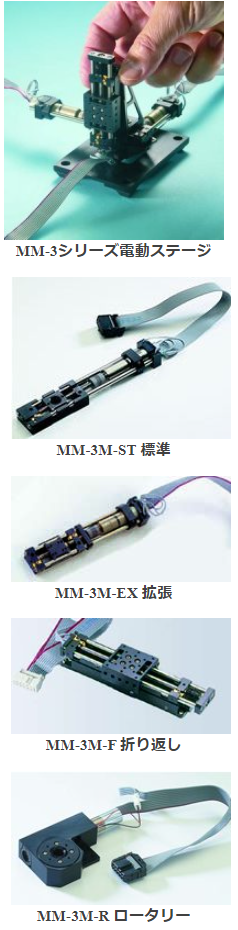

※製品には上記のMM-1シリーズの他に、MM-3シリーズ等 数多くの種類があります。
 製品の詳細はホームページまたはステージ総合カタログを参照して下さい。

【特徴-②】
・ 超小型
・ 超軽量
・ DCサーボ駆動
・ 一部モデルにはリニアーエンコーダー採用
・ X / XY / XYZ / XZの組み合わせ自由
・ 一般的なアプリケーションに最適

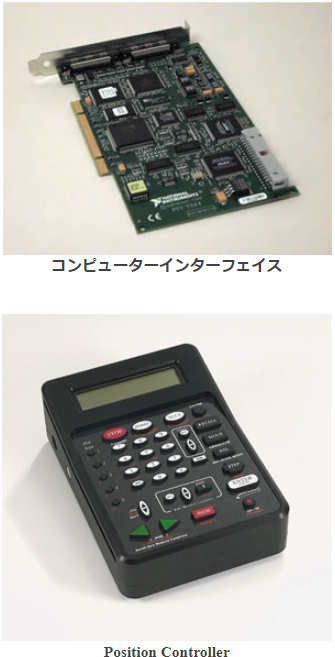

Computer Interface, Position Controller

MM series

※製品には上記のMM-1シリーズの他に、MM-3シリーズ等 数多くの種類があります。
 製品の詳細は下記カタログを参照して下さい。
 ステージ総合カタログ(英文)
