高電圧(>150V)ピエゾアクチュエータ Piezosystem jena
ドイツ ピエゾシステム・イエナ社は、各種ピエゾステージをはじめ、ピエゾフォーカスレンズ等、数多くの製品を取り揃えております。また、Piezomechanik社より移管された高電圧(高負荷型)のケーシングピエゾアクチュエータも引き続き取扱いをしております。
そのほか、ピエゾ用電源、コントローラーも多種の標準品が用意されています。
ここでは、多くの標準品の中から、Piezosystem jena社から移管された高電圧(高負荷)タイプのピエゾアクチュエータをご案内致します。
ピエゾアクチュエータ
呼び方
PSt XXX / XXX-XXX / XXX VSXXX
PSt : シリーズ名 (HPst: リングアクチュエータ)
XXX : 電圧 (±350 bp、高圧500V 1000V)
XXX-XXX : 素子の直径mm (リングの場合は 外径 - 内径)
XXX : 最大偏移量μm
VSXXX : ケーシング外径mm (ケース入りの場合)
ピエゾ用電源

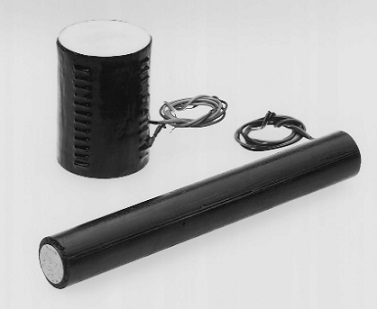

高電圧ベアースタック PSt500 / 1000
| シリーズ | 単位 | 10 | 16 | 25 | 35 |
| モデル数 | >8 | >5 | >5 | >5 | |
| 直径 φ | mm | 10.1 | 16.1 | 25.5 | 35.5 |
| 最大ストローク | (μm) | 12～80 | 12～105 | 12～105 | 12～105 |
| 最大荷重 | (N) | 5000 | 15000 | 35000 | 70000 |
| 最大発生力 | (N) | 4000 | 12000 | 25000 | 50000 |
| 予備荷重 | (N) | - | - | - | - |
仕様ページ 高電圧ベアースタック PSt500 / 1000

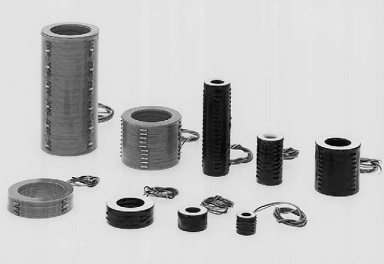

高電圧ベアーリングアクチュエータ HPSt500 / 1000
| シリーズ | 単位 | 10-5 | 15-8 | 25-15 | 35-25 |
| モデル数 | >5 | >5 | >6 | >5 | |
| 直径 φ | mm | 10-5 | 15-8 | 25-15 | 35-25 |
| 最大ストローク | (μm) | 12～35 | 12～35 | 12～105 | 12～80 |
| 最大荷重 | (N) | 3500 | 9000 | 22000 | 35000 |
| 最大発生力 | (N) | 2800 | 5500 | 13000 | 20000 |
| 予備荷重 | (N) | - | - | - | - |
仕様ページ 高電圧ベアーリング HPSt500 / 1000

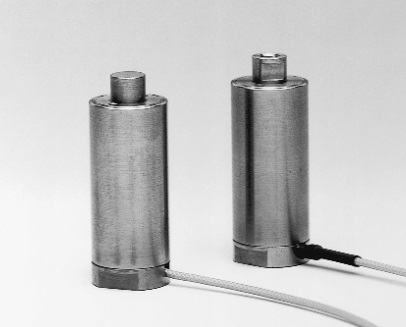

高電圧アクチュエータ PSt 500/1000
| シリーズ | 単位 | VS18/500 | VS18/1000 | VS25 | VS35 | VS45 |
| モデル数 | 7 | 10 | >9 | 9 | 9 | |
| 直径 φ | mm | 18 | 18 | 25 | 35 | 45 |
| 最大ストローク | (μm) | 12～130 | 12～260 | 12～260 | 12～260 | 27～270 |
| 最大荷重 | (N) | 5000 | 5000 | 15000 | 35000 | 70000 |
| 最大発生力 | (N) | 4000 | 4000 | 12000 | 25000 | 50000 |
| 予備荷重 | (N) | 700 | 700 | 1500 | 4000 | 6000 |
仕様ページ 高電圧ベアースタック PSt500

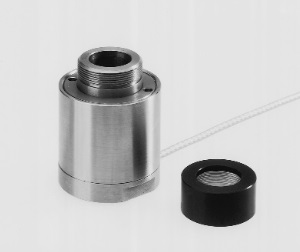

高電圧リングアクチュエータ HPSt 500/1000
| シリーズ | 単位 | VS18 | VS22 | VS35 | VS45 |
| モデル数 | >9 | >12 | >6 | >7 | |
| 直径 φ | mm | 18 | 22 | 35 | 45 |
| 最大ストローク | (μm) | 12～80 | 13～105 | 13～105 | 12～130 |
| 最大荷重 | (N) | 3500 | 9000 | 22000 | 35000 |
| 最大発生力 | (N) | 2800 | 5500 | 13000 | 20000 |
| 予備荷重 | (N) | 200 | 400 | 2000 | 3000 |
アクセサリ
| ケーブル | 接続同軸ケーブル仕様 |
| アダプターリング | ミラーマウント等の異径アダプタ |
| リングアクチュエータ用光学アダプタ | リングアクチュエータ用異径アダプタ |
| ねじ込み式フロントアダプターSE | フロントアダプター |
| 仕様ページ | アクセサリー |
| ストレインゲージアンプ | ストレインゲージアンプDMS01/03 |

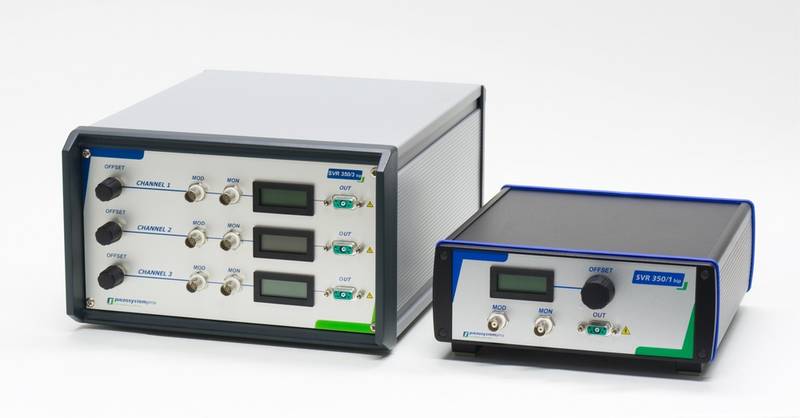

1,3チャンネル リニアアンプ 350V,12mA SVR350/1 bip SVR350/3 bip
| シリーズ | 単位 | SVR350/1 bip | SVR350/3 bip |
| チャンネル数 | ch | 1 | 3 |
| 入力電圧 | (V) | 0～10 | 0～10 |
| 出力電圧 | (V) | -350～+350 | -350～+350 |
| DC-offset範囲 | (V) | -350～+350 | -350～+350 |
| 最大電流容量 | (mA) | 12 | 各12 |

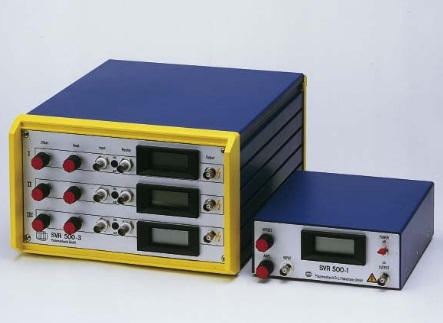

1,3チャンネル リニアアンプ 500V,15mA SVR500/1 SVR500/3
| シリーズ | 単位 | SVR500/1 | SVR500/3 |
| チャンネル数 | ch | 1 | 3 |
| 入力電圧 | (V) | ±5 | ±5 |
| 出力電圧 | (V) | -100～500 | -100～500 |
| DC-offset範囲 | (V) | -100～500 | -100～500 |
| 最大電流容量 | (mA) | 15 | 各15 |

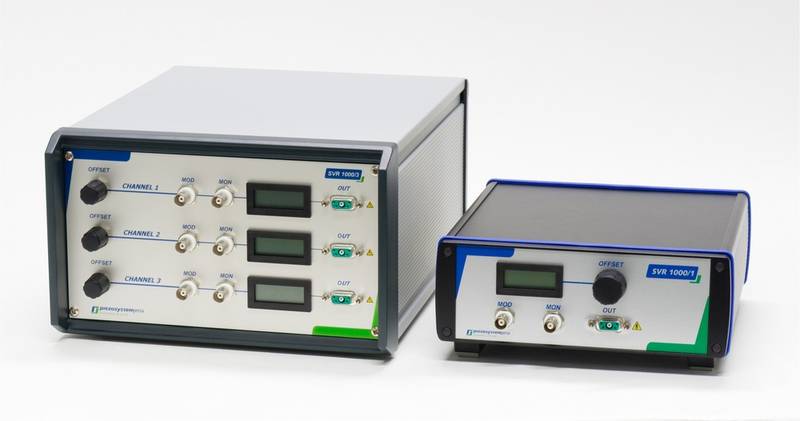

1,3チャンネル リニアアンプ 1000V,8mA SVR1000/1 SVR1000/3
| シリーズ | 単位 | SVR1000/1 | SVR1000/3 |
| チャンネル数 | ch | 1 | 3 |
| 入力電圧 | (V) | ±5 | ±5 |
| 出力電圧 | (V) | -200～1000 | -200～1000 |
| DC-offset範囲 | (V) | -200～1000 | -200～1000 |
| 最大電流容量 | (mA) | 8 | 各8 |
※ 2014年10月～SVR1000/1は、Renewal され新型機に変わりました。

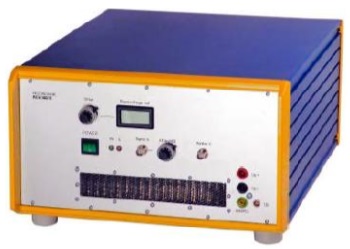

1チャンネル アナログ高出力アンプ 500V2A LE500/200 ,500V15A LE500/15
| シリーズ | 単位 | LE500/200 | LE500/15 |
| チャンネル数 | ch | 1 | 1 |
| 入力電圧 | (V) | ±5 | ±5 |
| 出力電圧 | (V) | 0～500 | 0～500 |
| DC-offset範囲 | (V) | 0～500 | 0～500 |
| peak電流容量 | (A) | 2 | 15 |
| 平均電流容量 | (A) | 0.7 | 5 |
pdfカタログ(peak2A) 1チャンネル 高出力アンプ 500V,2A LE500/200
pdfカタログ(peak15A) 1チャンネル 高出力アンプ 500V,15A LE500/15

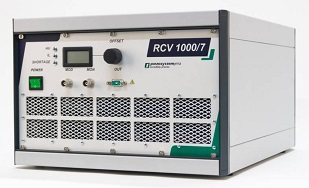

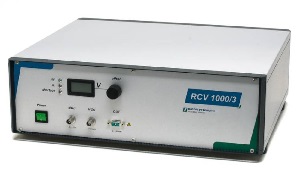

1チャンネル 高出力スイッチングアンプ 1000V3A RCV1000/3 ,1000V7A RCV1000/7
| シリーズ | 単位 | RCV1000/3 | RCV1000/7 |
| チャンネル数 | ch | 1 | 1 |
| 入力電圧 | (V) | 0～10 | 0～10 |
| 出力電圧 | (V) | 0～1000 | 0～1000 |
| DC-offset範囲 | (V) | 0～1000 | 0～1000 |
| 連続電流容量 | (A) | 3 | 7 |
pdfカタログ(3A) 1チャンネル 高出力スイッチングアンプ 1000V,3A RCV1000/3
pdfカタログ(7A) 1チャンネル 高出力スイッチングアンプ 1000V,7A RCV1000/7

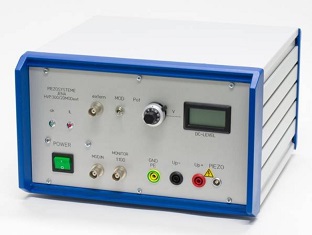

1チャンネル 高出力PWMアンプ 300V20A HVP300/20
| シリーズ | 単位 | HVP300/20 |
| チャンネル数 | ch | 1 |
| 入力電圧 | (V) | 0～10 |
| 出力電圧 | (V) | +40～+300 |
| DC-offset範囲 | (V) | +40～+300 |
| 連続電流容量 | (A) | 20 |
