150V タイプ すぐ使えるピエゾアクチュエータ
ピエゾメカニック社のピエゾアクチュエータは、予備荷重が掛けられた、ケーシングのある製品を主製品としています。これ以外にも多種の標準品が揃っています。
ピエゾ用電源も多種の標準品が用意されています。その中でも代表的な製品をご案内致します。
これらの製品は、一般的に2～3週間という比較的短納期で入手可能です。
新情報
Piezomechanik社の高電圧製品(350V,500V,1000V)は、ピエゾアクチュエータ、ドライバー共にPiezosystem jena社に製造販売が移管されました。
これに伴いまして、本ページに記載されていた高電圧製品は、全てPiezosystem jena社より販売されます。
標準品の種類は、次のとおりです。
ピエゾアクチュエータ
呼び方
PSt XXX / XXX-XXX / XXX VSXXX
PSt : シリーズ名 (HPst: リングアクチュエータ)
XXX : 電圧 (低圧150V)
XXX-XXX : 素子の直径mm (リングの場合は 外径 - 内径)
XXX : 最大偏移量μm
VSXXX : ケーシング外径mm (ケース入りの場合)
ピエゾ用電源・コントローラー・センサーアンプ
上記は、代表的なドライバー・コントローラーです。
この他にも、多種のドライバーが用意されています。

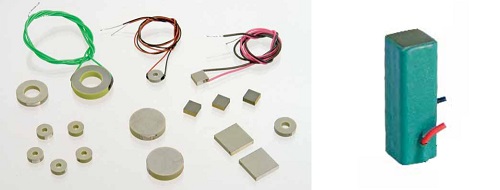

低電圧ベアースタック・チップ PSt,PCh 50～150
| シリーズ | 単位 | Bare/Bare chip |
| モデル数 | 13/8 | |
| 断面 | mm | 2x3～14x14,Φ6～15 |
| 最大ストローク | (μm) | 7～28/3～4 |
| 最大荷重 | (N) | 300～40000/500～10000 |
| 最大発生力 | (N) | 300～30000/500～7000 |
| 予備荷重 | (N) | - |
仕様ページ Bare stack/Bare chip

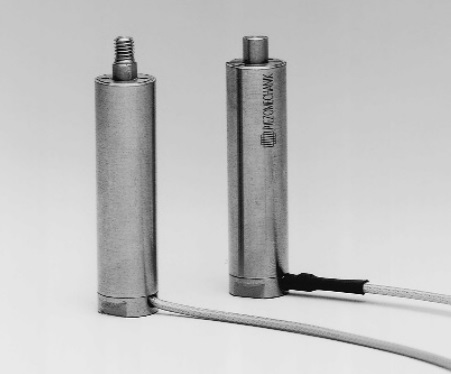

低電圧アクチュエータ PSt 150
| シリーズ | 単位 | VS9 | VS10 | VS12 | VS15 | VS20 | VS25 |
| モデル数 | 4 | 6 | 9 | 10 | 10 | 10 | |
| 直径 φ | mm | 9 | 10 | 12 | 15 | 20 | 25 |
| 最大ストローク | (μm) | 13～80 | 13～130 | 13～210 | 27～270 | 27～270 | 25～250 |
| 最大荷重 | (N) | 300 | 800 | 1800 | 4000 | 7000 | 14000 |
| 最大発生力 | (N) | 300 | 800 | 1800 | 3500 | 7000 | 11000 |
| 予備荷重 | (N) | 40 | 150 | 300 | 400 | 1000 | 1500 |
仕様ページ 低電圧アクチュエータ PSt 150

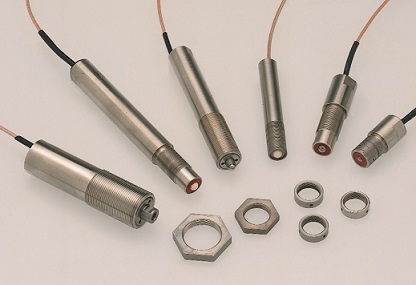

低電圧カートリッジ FPSt 150
| シリーズ | 単位 | M8x0.5 | M10x0.75 | M12x0.5 | M14x1 | M18x1 |
| モデル数 | 3 | 5 | 8 | >7 | >7 | |
| 直径 φ | mm | M8 | M10 | M12(BD) | M14 | M18 |
| 最大ストローク | (μm) | 27～80 | 27～130 | 27～190 | 27～190 | 27～190 |
| 最大荷重 | (N) | 150 | 600 | 600 | 1500 | 3000 |
| 予備荷重 | (N) | - | - | - | 200 | 400 |
仕様ページ 低電圧カートリッジ FPSt 150

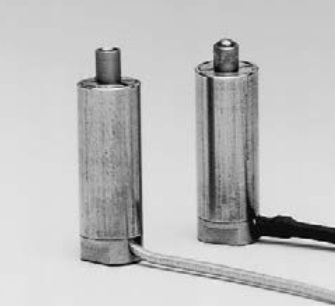

低電圧エレクトロストリクティブスタック ESt150
| シリーズ | 単位 | VS10 | VS12 | M12x0.5 |
| モデル数 | 4 | 5 | 4 | |
| 直径 φ | mm | 10 | 12 | M12(BD) |
| 最大ストローク | (μm) | 6～25 | 6～40 | 12～40 |
| 最大荷重 | (N) | 500 | 1000 | 500 |
| 予備荷重 | (N) | 150 | 200 | - |

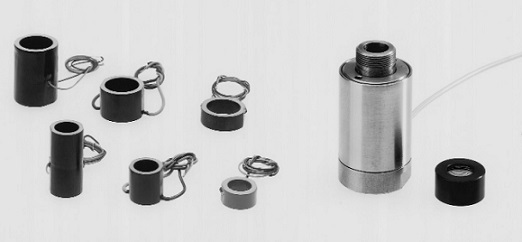

低電圧リングアクチュエータ HPSt 150
| シリーズ | 単位 | 14-10 Bare | 20-15 Bare | VS22 | VS35 |
| モデル数 | >2 | 4 | 4 | 4 | |
| 直径 φ | mm | 10-14 | 20-15 | 22 | 35 |
| 最大ストローク | (μm) | 16～32 | 16～70 | 16～70 | 16～70 |
| 最大荷重 | (N) | 6000 | 11000 | 6000 | 11000 |
| 最大発生力 | (N) | 4500 | 8000 | 4500 | 8000 |
| 予備荷重 | (N) | - | - | 400 | 700 |
仕様ページ 低電圧リングアクチュエータ HPSt150

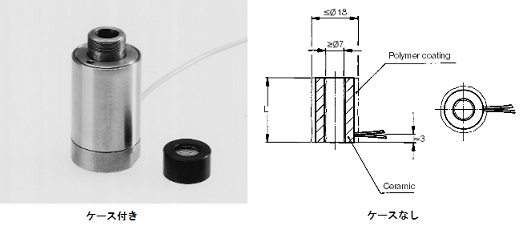

低電圧エレクトロストラクディブ リングアクチュエータ HESt150
| シリーズ | 単位 | 15-8 |
| モデル数 | >6 | |
| 直径 φ | mm | 15-8 VS22 |
| 最大ストローク | (μm) | 2～12 |
| 最大荷重 | (N) | 5000 |
| 予備荷重 | (N) | 400 |

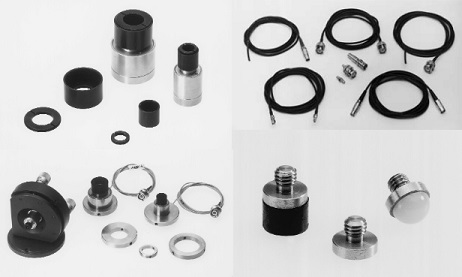

アクセサリ
| ケーブル | 接続同軸ケーブル仕様 |
| アダプターリング | ミラーマウント等の異径アダプタ |
| リングアクチュエータ用光学アダプタ | リングアクチュエータ用異径アダプタ |
| ねじ込み式フロントアダプターSE | フロントアダプター |
| 仕様ページ | アクセサリー |
| ストレインゲージアンプ | ストレインゲージアンプ単体 |

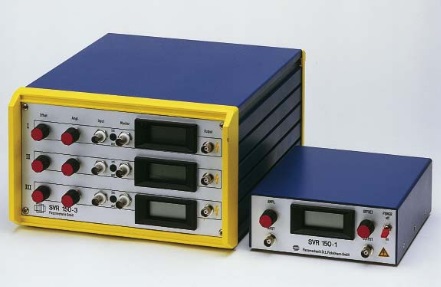

1,3チャンネル リニアアンプ 150V,60mA SVR150/1 SVR150/3
| シリーズ | 単位 | SVR150/1 | SVR150/3 |
| チャンネル数 | ch | 1 | 3 |
| 入力電圧 | (V) | ±5 | ±5 |
| 出力電圧 | (V) | -30～150 | -30～150 |
| DC-offset範囲 | (V) | -30～150 | -30～150 |
| 最大電流容量 | (mA) | 60 | 各60 |

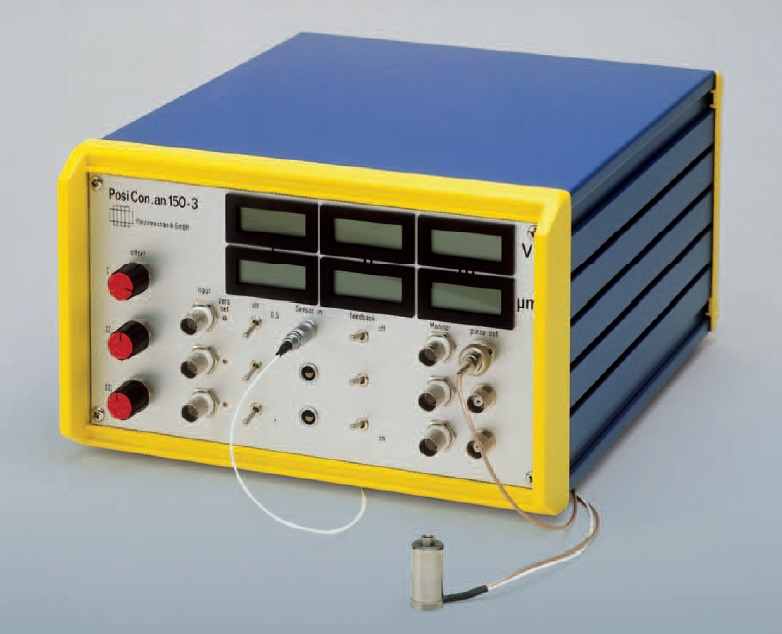

1,3チャンネル ポジションコントローラー PosiCon150/1 PosiCon150/3 150V,60mA
| シリーズ | 単位 | PosiCon150/1 | PosiCon150/3 |
| チャンネル数 | ch | 1 | 3 |
| 入力電圧 | (V) | ±5 | ±5 |
| 出力電圧 | (V) | -30～150 | -30～150 |
| DC-offset範囲 | (V) | -30～150 | -30～150 |
| 最大電流容量 | (mA) | 60 | 各60 |
ストレインゲージセンサーによる高精度位置制御が可能です。
※写真はPosiCon150/3 ピエゾは構成外です

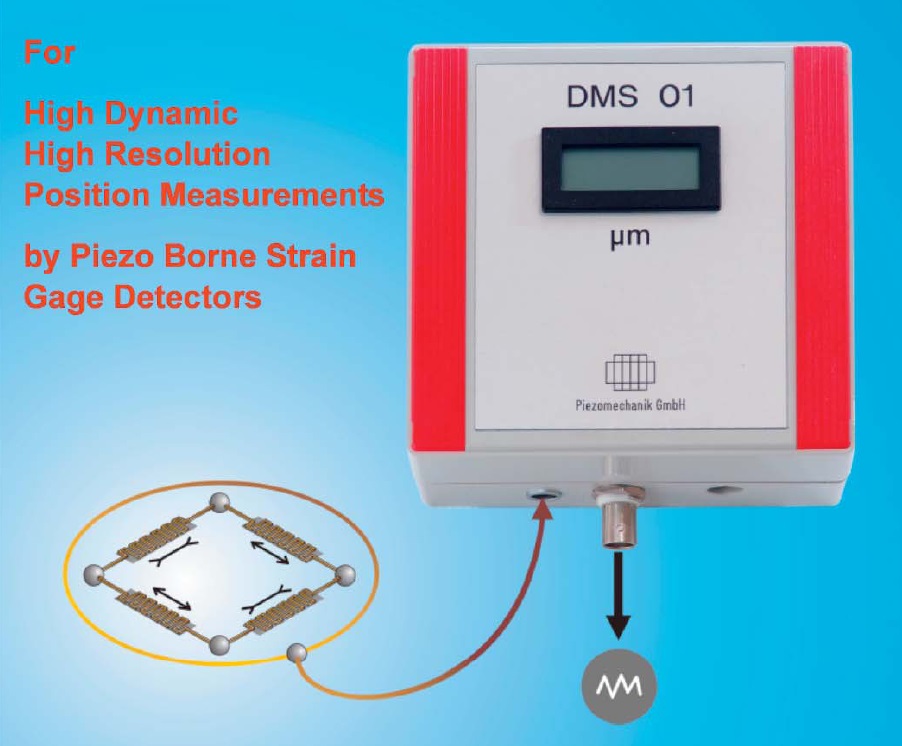

1,3チャンネル ストレインゲージアンプ DMS01 DMS03
| シリーズ | 単位 | DMS01 | DMS03 |
| チャンネル数 | ch | 1 | 3 |
| ゲージ抵抗値 | (Ω) | 350～5000 | 350～5000 |
| バンド幅 | (kHz) | 30 | 30 |
| 分解能 | 10-6 | 10-6 |
電源12V DC
ストレインゲージセンサーによる高精度位置制御が可能です。
仕様ページ 1,3チャンネル
